№ поз.

Обозначение

Наименование детели

Кол-во

Дополнительно

-

51-54-1СП

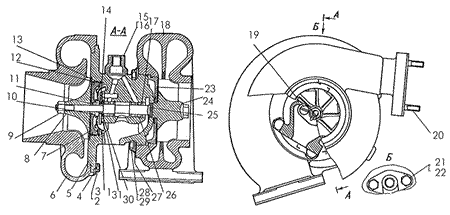

Турбокомпрессор ТКР-8,5

1

Вес: 15

1

51-54-102СП

Щиток

1

Вес: 0.025

2

М6Х14.88.35.019

Болт М6х14.88.35.019

7

4

700-31-2606

Шайба

7

5

51-54-3

Корпус подшипников

1

Вес: 3.000

6

51-54-29

Корпус компрессора

1

Вес: 1.299

7

51-54-5

Диск

1

Вес: 0.100

8

51-54-7

Колесо компрессора

1

Вес: 0.100

9

700-30-2345

Гайка

1

Вес: 0.004

10

51-54-10

Кольцо

1

Вес: 0.001

11

51-54-15

Кольцо

1

Вес: 0.017

12

51-54-18

Кольцо

2

Вес: 0.004

13

700-40-7385

Кольцо

1

Вес: 0.009

14

51-54-9

Подшипник упорный

1

Вес: 0.029

15

51-09-178

Фланец

1

Вес: 0.180

16

700-40-5650

Прокладка

1

17

700-39-503

Кольцо

3

Вес: 0.001

18

51-54-1

Корпус турбины

1

Вес: 15.000

19

В.М6-8gХ16.58.019

Винт В.М6-8gх16.58.019

3

20

2М8Х1,25-3p/1-6gХ22/66/029

Шпилька 2М8х1,25-3p/1-6gх22/66/029

3

21

М8Х20.58.019

Болт

2

Болты с шестигранной уменьшенной головкой ГОСТ 7796—70
Параметры: L=20, H=5, S=12, D=13,1

22

8Т65Г09

Шайба

2

Шайбы пружинные ГОСТ 6402—70
Параметры: , S=2,5, l=1,9, H=5, b=2,5

23

51-54-4

Экран

1

Вес: 0.204

24

51-54-101СП

Вал в сборе с колесом турбины

1

Вес: 0.490

25

51-54-11

Кольцо

2

Вес: 0.001

26

51-54-8

Подшипник

1

Вес: 0.017

27

51-54-20

Планка

3

Вес: 0.025

28

700-31-2593

Пластина стопорная

3

Вес: 0.004

29

М8-6gХ12.88.35.089

Болт М8-6gх12.88.35.089

6

30

51-54-19

Кольцо

1

Вес: 0.004

31

51-54-12

Планка

1

Вес: 0.004
